滾珠絲杠和梯形絲杠的預壓方式

發布者:暢馨精工   發布時間:2020-4-13 9:15:45

例如,THK和NSK滾珠絲杠,對于單螺母,使用螺母相位差,而對于雙螺母,則使用預壓墊片,或者使用彈簧片做預壓。

使用相位差來實現預壓,也就是在螺母中,改變中央溝槽的螺距,使得溝槽兩側的鋼球處于繃緊狀態,達到預壓的目的。

使用相位差和墊片都是定位預壓方式,而使用彈簧片預壓是屬于定壓預壓方式。

理論上,滾珠絲杠預壓量設定為外部負荷的1/3,就可以達到無間隙傳動,但是那樣,預壓偏高,減小了使用壽命,所以,實際使用時,最大預壓量設定為額定動載荷的10%,例如半導體設備上,一般使用的預壓量是1%-4%。

而梯形絲杠,一般使用壓簧做預壓,彈簧向絲杠軸兩個方向張緊其兩側的螺母,使得螺母完全接觸絲杠軸。

當然,彈簧做預壓的缺點很明顯,就是軸向剛性差,如果要增大剛性,就需要增大預壓,也就是說要增加彈簧力,這會使得磨損加劇,并且摩擦扭矩變大,絲杠壽命縮短。

所以,現在有另外一種預壓方法,叫主動凸輪預壓法。這個方法,不直接用壓簧在軸向做預壓,而改用扭簧配合端部凸輪。

扭簧扭轉,驅動扭簧兩側的梯形絲杠螺母旋轉,使得其端部輪廓接觸凸輪輪廓,在消除間隙的同時,保證了較大的軸向剛性。

因為這里使用了楔塊理論,在軸向施加力來讓扭簧旋轉,需要的力是非常大的。

綜合來說,軸向間隙當然是滾珠絲杠更小,而預壓方式也是滾珠絲杠更多,因為梯形絲杠目前的預壓方式,都屬于定壓預壓法,而滾珠絲杠是定位預壓和定壓預壓兩種。

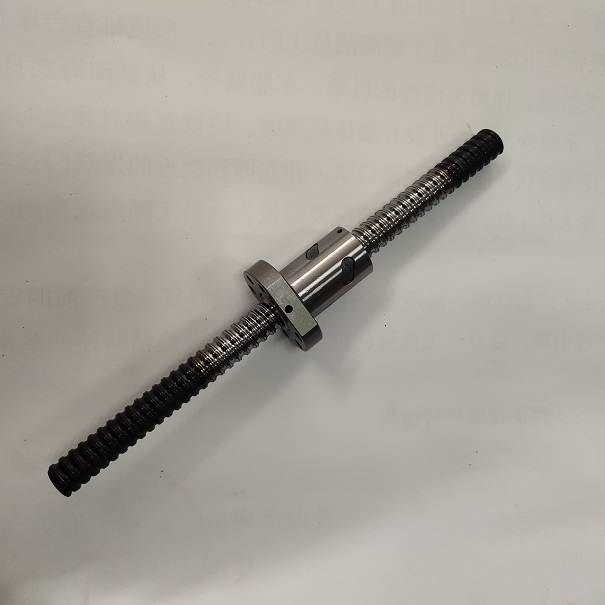

滾珠絲桿
